راهنمای تبدیل فایل اتوکد به پلان گسترده
تهیه پلان گسترده از احجام

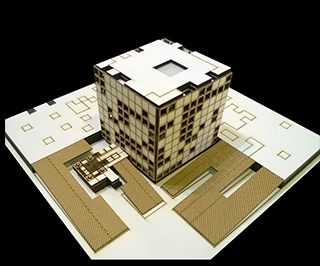

ماکت های نمائی
برای تهیه پلان گسترده مشابه ترسیم نماهای پلان عمل می کنیم با این تفاوت که همه نماها را یک به یک ترسیم میکنیم ، در نرم افزار اتوکد برای تهیه نما ، فقط دیوار یا اضلاعی که در زوایه دید مستقیم یا 90 درجه باشد را ترسیم میکنیم ، در حالیکه برای تهیه پلان گسترده نمای ساختمان را بصورت پیوسته و فاقد از جهات نماها ( جنوبی و شمالی و ... ) از یک نقطه شروع و به همان نقطه ختم می کنیم و چک می کنیم هیچ کدام از دیوارها از قلم نیفتاده باشد ، برای مثال در پلان ذیل تمام هفت دیوار خارجی را عینا مطابق ابعاد پلان و با ارتفاع متناسب با مقیاس ماکت ترسیم می کنیم ، فرضا چنانچه ماکت با مقیاس 100-1 می خواهیم ، باید ارتفاع دیوارها را 3 واحد در نظر بگیریم ، پیشنهاد می گردد قبل از انجام ترسیمات مقیاس نقشه را چک کنیم و در صورتی که 100-1 نیست ، ابتدا آنرا با ابزار Scale به مقیاس 100-1 تبدیل کنیم .
دقت کنیم تمام محل دربها و پنجره ها را رعایت کنیم تا عینا مطابق پلان ترسیمات پیش رفته باشد . و در پایان در صورتیکه پلان بزرگی داریم باید دیوارها را کدگذاری یا به نوعی نشانه گذاری کنیم تا در زمان ساخت و بعد از مرحله برش با یک پازل بزرگ روبرو نشده باشیم . برای دیوارهای مورب یا فرضا سقفهای شیب دار ، بر خلاف ترسیمات معمول نما که از زاویه مقابل ، ترسیمات را انجام می دهیم ، باید از زاویه ای ترسیمات انجام شود که راستای زوایه دید با سطح مورد نظر مطابق مثال ذیل زاویه 90 درجه یا قائم داشته باشد . نکته : چنانچه قصد داریم خطوطی را بعنوان حک و نه برش برروی قطعات جانمایی کنیم ، حتما با رنگ و لایه مجزا از قسمتهای برش تمایز دهیم تا اپراتور دستگاه برش لیزر همه خطوط را بعنوان خطوط برش در نظر نگرفته باشد .
بعد از اتمام ترسیمات ، یکبار دیگر همه اندازه ها را مجدد چک کرده و با مقیاس مدنظر ماکت خود مطابقت می دهیم . مطابق مثال ذیل نحوه چک کردن و مطابقت اندازه های فرضا یک دیوار در مقیاس های مختلف را مشاهده می کنید :
ماکت های حجمی
برای ماکت های حجمی بعد از مشخص شدن مقیاس مدنظر برای ساخت ماکت ، فرضا مقیاس 500-1 ، شروع به ترسیم خطوط خارجی پلان و بصورت پیوسته می نمائیم ، در پایان با محاسبه ارتفاع حجم در مقیاس مورد نظر و مطابقت آن با ضخامت لایه متریال مورد نظر فرضا فوم برد 5 میل یا 3 میل به تعداد مورد نیاز از ترسیم خود کپی تهیه کرده و کنار هم قرار می دهیم . برای مثال اگر ارتفاع حجم ما در مقیاس 100-1 ، 3 متر باشد ، ارتفاع در مقیاس 500-1 ، 0.6 سانتیمتر و بعبارتی 6 میلیمتر خواهد بود و اگر متریال ما برای ساخت فوم برد با ضخامت 3 میلیمتر باشد ، باید دوبار از خطوط ترسیمی دورتا دور پلان ، برش تهیه گردد تا با چسباندن آنها به هم به ضخامت 6 میلیمتر رسیده باشیم . در ماکتهای حجمی خیلی از احجام کروی یا بیضی و یا سقفهای شیب دار قابل نشان داده شدن نیستند ، مضافا اینکه در ماکت های حجمی بازشوها بدلیل کوچکی خیلی زیاد ( مثلا یک پنجره با ارتفاع 1.5 متر در مقیاس 500-1 حدود 3 میلیمتر می باشد ) قابل نشان داده شدن نیستند .
تهیه سایت پلان برای قراردادن زیر ماکت :
در اکثریت موارد با تبدیل سایت پلان معمولی و یکپارچه سازی آن برای حک کردن بر روی متریالهایی مانند چوب 3 میل و یا فوم برد ، مرحله تهیه پلان گسترده سایت پلان به سادگی قابل انجام است و پیچیدگی خاصی نداشته و نهایتا با صرف مقداری وقت جهت یکی کردن خطوط خیلی نزدیک به هم به یک خط و سبک سازی مبلمان های فضای سبز و بلاک های درختان در سایت پلان قابل انجام است .
چیدمان نهایی برای برش لیزر
بعد از ترسیمات و چک و کنترل نهایی و مطابقت سایز قطعات با مقیاس مدنظر و ضخامت متریال مد نظرمان ، شروع به چیدمان آنها برای سفارش برش لیزر می کنیم ، ابتدا یک کادر مستطیلی به ابعاد 50*70 سانتیمتر ترسیم کرده و شروع به چیدمان قطعات در آن می نمائیم و سعی می کنیم تا حد ممکن قطعات را نزدیک هم قرار دهیم تا در مصرف متریال صرفه جوئی نمائیم . بعد از همه این مراحل ، پلان گسترده شما برای برش لیزر آماده است .
دقت کنیم تمام محل دربها و پنجره ها را رعایت کنیم تا عینا مطابق پلان ترسیمات پیش رفته باشد . و در پایان در صورتیکه پلان بزرگی داریم باید دیوارها را کدگذاری یا به نوعی نشانه گذاری کنیم تا در زمان ساخت و بعد از مرحله برش با یک پازل بزرگ روبرو نشده باشیم . برای دیوارهای مورب یا فرضا سقف های شیب دار ، بر خلاف ترسیمات معمول نما که از زاویه مقابل ، ترسیمات را انجام می دهیم ، باید از زاویه ای ترسیمات انجام شود که راستای زوایه دید با سطح مورد نظر مطابق مثال ذیل زاویه 90 درجه یا قائم داشته باشد . نکته : چنانچه قصد داریم خطوطی را بعنوان حک و نه برش برروی قطعات جانمایی کنیم ، حتما با رنگ و لایه مجزا از قسمتهای برش تمایز دهیم تا اپراتور دستگاه برش لیزر همه خطوط را بعنوان خطوط برش در نظر نگرفته باشد .
